마이크로프로세서(7) computer의 비트 수, 번지 수 늘리기




비트 수 늘리는 방법


한 번지의 비트 수를 늘리는 방법은 다음과 같다.
8bit computer를 2개 사용하면 16bt computer이 된다. (그러나 납땜해야 한다.)


직관적으로 그린 그림


이 방식은 번지 수는 똑같은데, 그 번지 수를 16bit로 확장한 것이라고 볼 수 있다.



번지 수 늘리는 방법


메모리가 모자라면, 하나 더 사면 된다.
실생활에서 이 방식은 납땜이 필요 없고, 꽂기만 하면 된다.

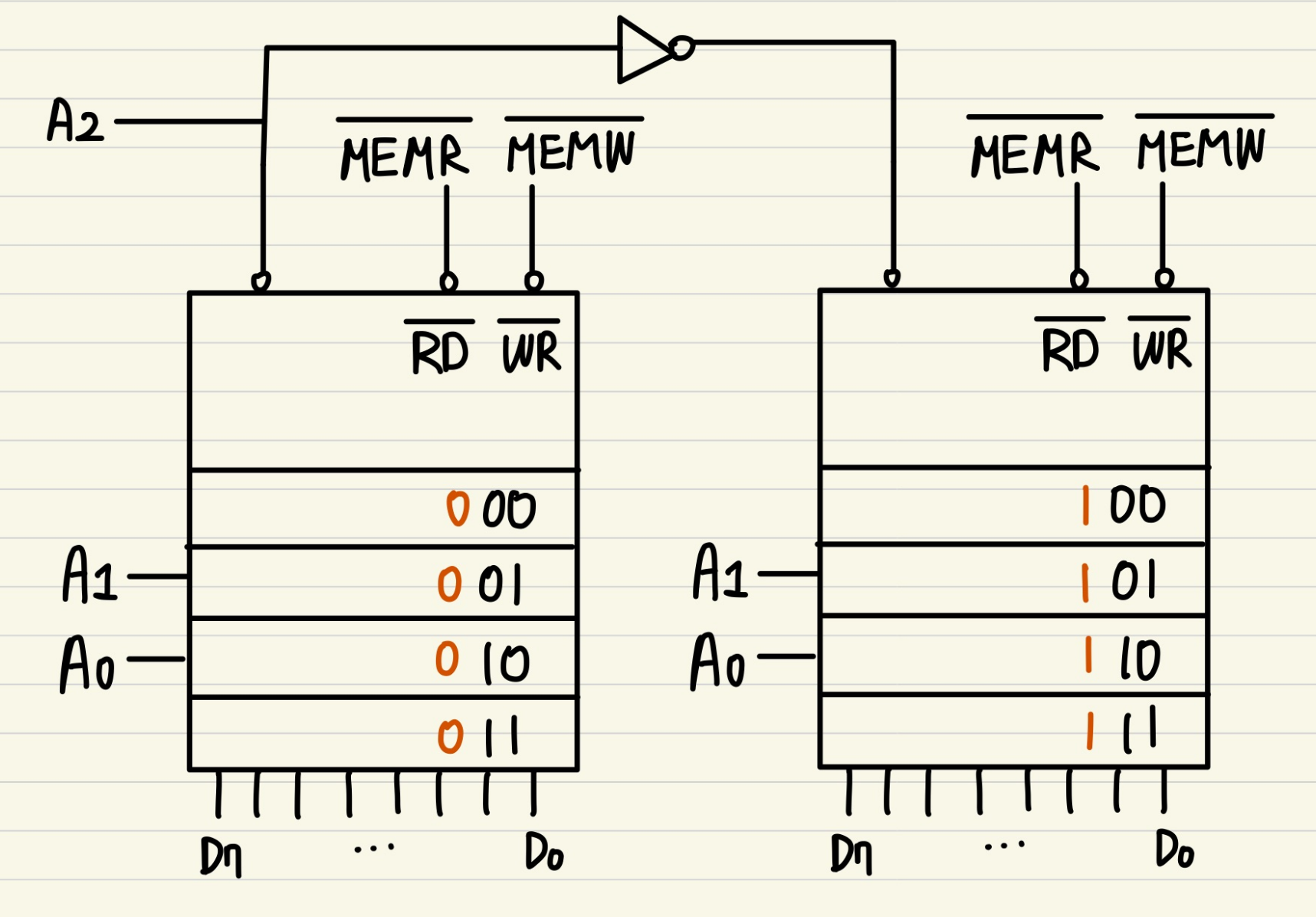

왼쪽은 A2 = 0일 때 동작, 오른쪽은 A2 = 1일 때 동작

직관적으로 그린 그림



다음 시간에는 memory map에 대하여 공부해보겠다.
